MMA甲基丙烯酸甲酯防水涂料是什么?有什么用途以及价格?

什么是MMA甲基丙烯酸甲酯防水涂料?

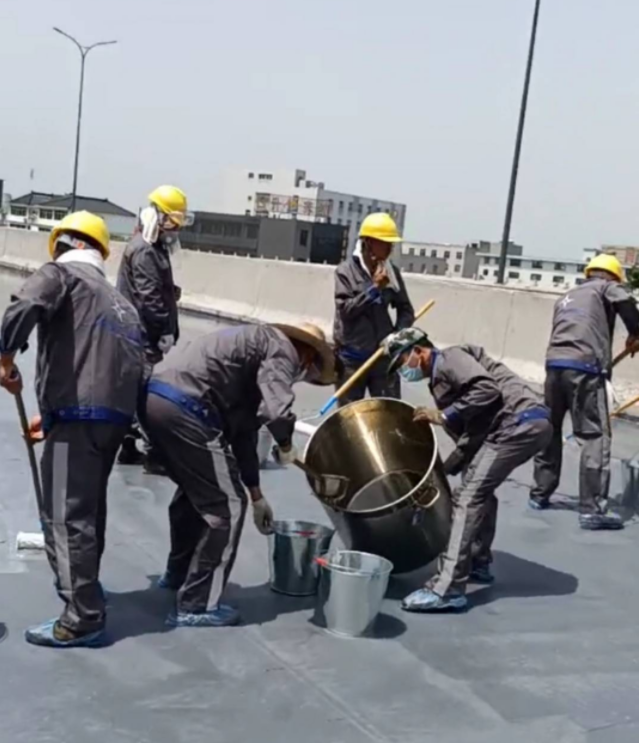

一般来说MMA甲基丙烯酸甲酯防水涂料是由万工环保专为城际高速铁路和城市轻轨用混凝土和钢结构防护而开发的，是融合了高性能MMA树脂的喷涂式弹性防水涂料。该产品可在常温或低温下迅速固化成型为具有优异耐磨、耐腐蚀的高耐久性无缝涂膜。MMA甲基丙烯酸甲酯防水涂料 施工时可采用双组分无气喷涂设备，也可采用手工刮涂，室温或低温均能快速形成高丰满度涂膜。

MMA甲基丙烯酸甲酯防水涂料特点?

1.迅速固化，完全反应，施工速度快

2.不受环境湿度影响，低温下固化，适合南方阴雨潮湿环境

3.高固含量，抗氯离子渗透

4.极好的物理性能，包括伸拉强度，粘结强度，耐老化，耐腐蚀，耐气候性等

5.可在-40℃正常使用

MMA甲基丙烯酸甲酯防水涂料性能

固含量：重量固含量：>95%

表干时间：气温为5℃：≤30分钟 气温为40℃：≤10分钟

实干时间：气温为5 ℃：≤60分钟 气温为40 ℃：≤30分钟

拉伸强度：≥16 Mpa

断裂伸长率：≥145%

撕裂强度：≥60 N/mm

硬度： ≥ 50(邵氏D)

抗电导性：体积电阻率：8.6×1010Ω.cm 表面电阻率：4.0×1010Ω.cm

耐磨性：用1000g重的w/H-10砂轮在Taber砂轮上磨1000转后，重量损失≤0.7g

附着力：已涂装底漆的混凝土：≥2.5 MPa或混凝土破坏

剥离力：与已涂装底漆的混凝土180°剥离：≥4.0 N/mm或混凝土破坏

耐化学试剂性能：在柴油、汽油、机油、饱和盐水、防冻液中长期浸泡无异常

氯离子渗透率：<0.04%

不透水性：0.5Mpa，24h，不透水

热老化：加热老化80℃，1000h，拉伸强度保持率为126%，断裂伸长率保持率为97%

低温柔韧性：2mm厚的膜通过-35℃(2h) 直径10 mm圆棒180°弯折，无裂纹

加热伸缩率：80℃，168h，为-0.7%

耐碱性：饱和Ca(OH)2溶液浸泡500h，无开裂无起皮剥落

正常使用温度范围：-40℃~100℃

注：1.某些性能(如强度，延伸率，硬度和耐低温性等)还可以根据客户要求来进行调整，只需轻微调节配方就能实现;

2.如无温度注明，测试温度均为25℃

MMA甲基丙烯酸甲酯防水涂料用途

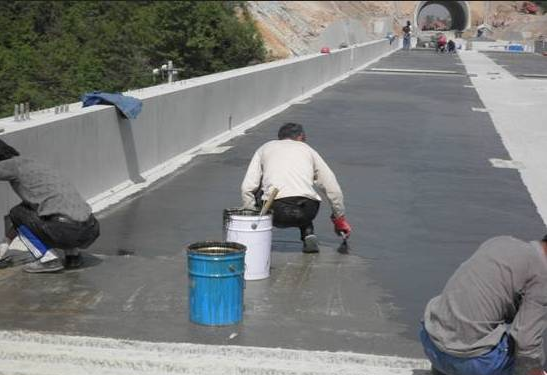

MMA甲基丙烯酸甲酯防水涂料能够为基材提供完整的防护，抵抗水和氯离子的腐蚀作用。设计初衷是为水平底材提供一道高强度、延伸好、高附着力的防水、防腐蚀、耐化学品腐蚀、耐磨、抗冲击、抗穿刺的保护膜。广泛适用于混凝土桥面板、钢结构桥面板、桥墩、管道、工业地坪、屋面、玻璃钢制品等。

MMA甲基丙烯酸甲酯防水涂料价格

万工环保专业生产各种涂料，MMA甲基丙烯酸甲酯防水涂料只是其中一种，行业5星口碑，厂家直销，批发价格，量大从优!
